LED的控制系統通常由主控系統、掃描板和顯控裝置三大部分組成。主控系統從計算機的顯示卡（一般為專用）中獲取整屏像素的各色亮度數據，然后重新分配給掃描板，掃描板負責控制LED屏上的若干行（列），而每一行（列）上LED的顯控信號則用串行方式傳送。

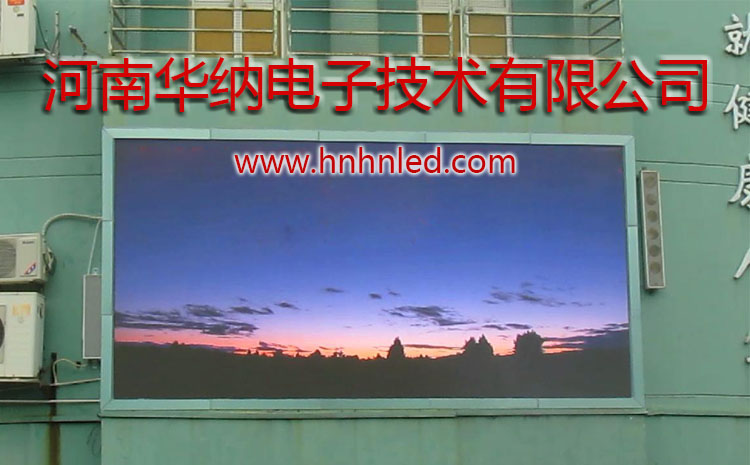

       LED電子顯示屏簡稱LED（Large Electronic Display）,顯示屏就是由若干個可組合拼接的顯示單元（單元顯示板或單元顯示箱體）構成屏體，再加上一套適當?shù)目刂破鳎ㄖ骺匕寤蚩刂葡到y(tǒng)）。所以，多種規格的顯示板（單元箱體）配合不同控制技術的控制器就可以組成許多種LED顯示屏，以滿足不同環境、不同顯示要求的需要。

       LED電子顯示屏是由幾萬到幾十萬個半導體發光二極管像素點均勻排列組成的。利用不同的材料可以制造不同色彩的LED像素點。目前應用最廣的是紅色、綠色、黃色。而藍色和純綠色LED的開發已經達到了實用階段。

       仔細分解一個LED顯示屏，它由以下一些要素構成（以較為復雜的同步視頻顯示屏為例）。

       1、金屬結構框架

       戶內屏一般由鋁合金（角鋁或鋁方管）構成內框架，搭載顯示板等各種電路板及開關電源，外邊框采用茶色鋁合金方管，或者鋁合金包不銹鋼，或者鈑金一體化制成。

       2、顯示單元

       顯示單元是顯示屏的主體部分，由發光材料及驅動電路構成。戶內屏就是各種規格的單元顯示板，戶外屏就是單元箱體。

       3、掃描控制板

       掃描控制板的功能是數據緩沖，產生各種掃描信號及占空比灰度控制信號。

       4、開關電源

       將220V交流電變?yōu)楦鞣N直流電提供給各個電路。

       5、雙絞線傳輸電纜

       主控儀產生的顯示數據及各種控制信號由雙絞線傳輸?shù)狡馏w。

       6、主控儀

       將輸入的RGB數字視頻信號緩沖，灰度變換，重新組織，并產生各種控制信號。

       7、專用顯示卡及多媒體卡

       除具有電腦顯示卡的基本功能外，還同時輸出數字RGB信號及行、場、消隱等信號給主控儀。多媒體卡除以上功能外，還可將輸入的模擬Video信號變?yōu)閿?shù)字RGB信號（視頻采集。）

8、電腦及其外設

9、其他信息源

如：電視機、DVD/VCDD機、攝像機及切換矩陣等。
