LED電子顯示屏幕常用術語大全（專業接口術語篇）
11、VGA輸入接口
VGA接口就是電腦顯卡上輸出模擬信號的接口，也叫D-Sub接口。VGA接口是一種“D”形接口，共有15針腳，分成3排，每排5個，用以傳輸模擬信號。通過VGA接口，可以將電腦輸出的模擬信號加到液晶彩電中。
VGA接口的15針中，有5針是用來傳送紅（R）、綠（G）、藍（B）、行（H）、場（V）這5種分量信號的。從1996年起，為了在Windows環境下更好的實現即插即用（PNP）技術，在該接口中加入了DDC數據分量。該功能用于讀取液晶彩電EPROM存儲器中記載的液晶彩電品牌、型號、生產日期、序列號、指標參數等信息內容。該接口有成熟的制造工藝和廣泛的使用范圍，是模擬信號傳輸中最常見到的一種端口。但不論多么成熟，它畢竟是傳送模擬信號的接口。
15針VGA接口中，顯示卡端的接口為15針母插座，液晶彩電連接線端為15針公插頭。如圖1-1所示，對于顯示卡端的母插座，如果右上為第1腳，左下腳為第15腳，各引腳功能如表1-2所示。
12、DVI輸入接口

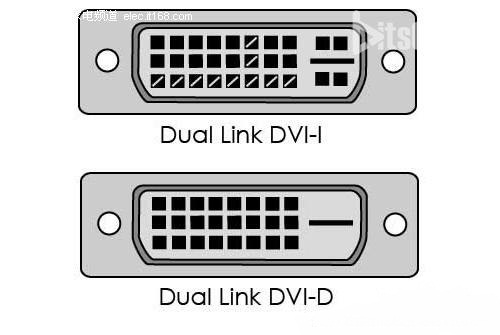

DVI又分為DVI-A、DIV-D、和DVI-I等。DVI-A接口用于傳輸模擬信號，基功能和D-SUB完全一樣；DIV-D接口用于傳送數字信號，是真正意義上的的數字信號輸入接口，DVI-D接口的外形和引腳定義如圖1-2所示。當DVI-I接VGA設備時，就起到了DIV-A的作用；當DIV-I接DVI-D設備時，便起到了DVI-D的作用。DIV-I接口的外形和引腳定義如圖1-3所示，DVI-I接口的引腳功能如表1-3所示（DIV-D接口沒有C1~C4腳，其他腳定義與DVI-I接口相同）。
DVI-I可以兼DVI-D裝置（包括連接線），但是DVI-D接口卻不能夠使用DVI-I連接線。大部分顯卡采用DVI-I接口，DVI-D的線纜也可以使用；大部分的液晶彩電采用DVI-D接口，沒有C1~C4插孔，DVI-I的線纜不能使用。

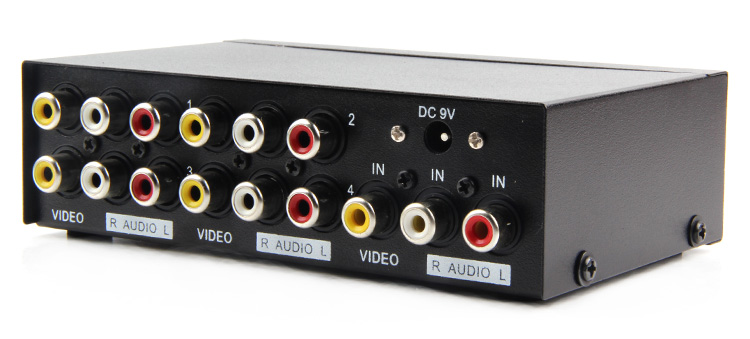

13、標準視頻輸入（RCA）接口
標準視頻輸入接口也稱AV接口，如圖1-4所示，通常都是成對的白色的音頻接口和黃色的視頻接口，它通采用RCA（俗稱蓮花頭）進行連接，使用時只需要將帶蓮花頭的標準AV線纜與相應接口連接起來即可。AV接口實現了音頻和視頻的分離傳輸，這就避免了因?yàn)橐簟⒁曨l混合干擾而導致的圖像質量下等問題，但由于 AV接口傳輸?shù)娜匀皇且环N亮度色分離和色度解碼才能成像，這種先混合再分離的過程輸出的圖像質量。AV接口還具有一定生命力，但由于它本身Y/C混合這一不可克服的缺點，因此無法在一些追求視覺極限的場合中使用。

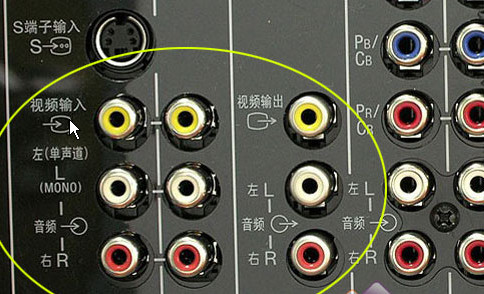

14、S視頻輸入
S-Video英文全稱為Separate Video，為了達到更好的視頻效果，人們開始探求一種更快捷、清晰度更高的視頻傳輸方式，這就是當前如日中天的S-Video（也稱二分量視頻接口）。S-Video的意義就是將Video信號分開傳送，也就是在AV接口的基礎上將色度信號C和亮度信號Y進行分離，再分別以不同的通道進行傳輸，它出現并發展于20世紀90年代后期，通常采用標準的4芯（不含音效）或擴展的7芯（含音效）。帶S-Video接口的顯卡和視頻設備（如模擬視頻采集/編輯卡電視機和準專業級監視器電視卡/電視盒及視頻投影設備等）當前已經比較普遍，與AV接口相比，由于它不再進行Y/C混合傳輸，因此也就無須再進行亮色分享和解碼工作，而且使用各自獨立的傳輸通道在很大程度上避免了視頻設備內信號串?dāng)_而產生的圖像失真問題，極大地提高了圖像的清晰度。但S-Video仍要將兩路色差信號Cr、Cb）混合為一路色度信號C，進行傳輸后再顯示設備內解碼為Cb和Cr進行處理，這樣多少仍會帶來一定信號損失而產生失真（這個失真很小，但在嚴格的廣播級視頻設備下進行測試時仍能發現），而且由于Cr、Cb的混合導致色度信號的帶寬也有一定的限制，所以S-Video雖然已經比較優秀，但離完美還相去甚遠。S-Video雖不是最好的，但考慮到目前的市場狀況和綜合成本等其他因素，它還是應用最普高的視頻接口，如圖1-5所示。

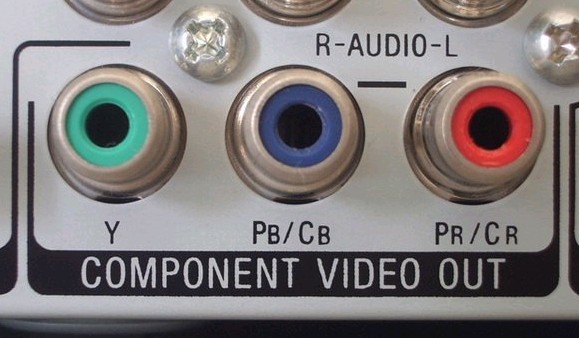

15、視頻色差輸入接口
目前可以在一些專業級視頻工作站、編輯卡專業級視頻設備或高檔影碟機等家電上看到有YUV、Y/Cb/Cr、Y/B-Y/B-Y等標記的接口標志，雖然其標記方法和接頭外形各異，但都是指的同一種接口色差端口（也稱分量視頻接口）。它通常采用YPbPr和YCbCr兩種標志，前者表示逐行掃描色差輸出，后者表示隔行掃描色差輸出。作為S-Video的進階產品色差輸出將S-Video傳輸?shù)纳刃盘?hào)C分解為色差Cr和Cb，這樣就避免了兩路色差混合解碼并再資助分離的過程，也保持了色度通道的最大帶寬，只需要經過反矩陣解碼電路就可以還原為RGB三原色信號而成像，這就是最大限度地縮短了視頻源到顯示器成像之間的視頻信號通道，避免了因煩瑣的傳輸過程所帶來的圖像失真，所以色差輸出的接口方式是目前各種視頻輸出接口中最好的一種，如圖1-6所示。

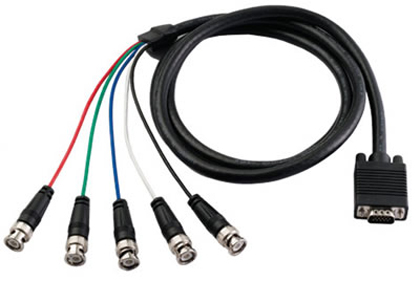

16、BNC端口
BNC商品通常用于工作站和同軸電纜連接器，以及標準專業視頻設備輸入、輸出端口。BNC電纜有5個連接頭，用于接收紅、綠、藍、水平同步和垂直同步信號，如圖1-7所示。
BNC接頭是有別于普通15針D-SUB標準接頭的特殊顯示器接口，由R、G、B三原色信號及行同步、場同步五個獨立信號接著組成。它主要用于連接工作站等對掃描頻率要求很高的系統。BNC接著可以隔絕視頻輸入信號，。使信號相互間干擾減少，并且信號頻寬較普通D-SUB大，可達到最佳信號響應效果。
17、RS-232C串口
RS-232C標準（協議）的全稱是EIA-RS-232C標準。其中，EIA（Electronic Industry Association）代表美國電子工業協會；RS（Recommeded Standard）代表推薦標準；232是標志號；C代表RS-232的最新一次修改（1969年），在這之前有RS-232A和RS-232B。它規定連接電纜和機械、電氣特性、信號功能及傳送過程。常用物理標準還有EIA-RS-422A、EIA-RS-423A、EIA-RS-485。這里只介紹EIA-RS-232C（簡稱232或RS-232）。電腦輸入/輸出接口是最為常見的串行接口。RS-232C標準接口有25條線，包括4條數據線、11條控制線、3條定時線、7條備用和未定義線，常用的只有9條，常用于與25引腳D-SUB端口一同使用，其最大傳輸速率為20kbit/s，線纜最長為15米。RS-232C串口被用于將電腦信號輸入控制LED顯示屏，如圖1-8所示。
