Led顯示屏電源怎么接？ LED顯示屏電源連接方法

LED顯示屏電源線要怎么接呢？LED顯示屏單元板之間的電源線是并聯到一起的。一個電源一般有3組5v輸出。能帶10張到12張P10單元板。多個電源的話，電源輸入的220并聯到一起就可以了。控制卡的電源線最好從電源上直接印，不要經過單元板。

下面就介紹主要兩種接法：

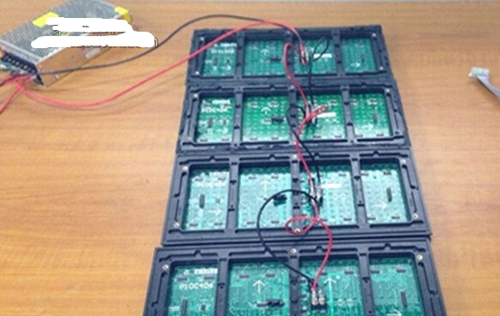

“T”字型接法

led顯示屏電源“T”字型接法

接法簡述：

電源一組2.5mm2輸出線帶載4張P10模組，由上至下的第2張模組為電源輸出線的接線端，模組1與模組3、模組4呈并聯狀態，電流往上下兩邊分流。

LED顯示屏電源接法

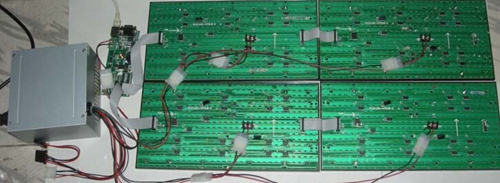

“一”字型接法

led顯示屏電源“一字型接法”

接法簡述：

電源一組2.5mm2輸出線帶載4張P10模組，電源輸出線接至最上端第1張模組。電流由上至下串聯供給4個模組。

LED顯示屏電源接法

單張P10模組工作是最大電流為4.2A。按照T型接法帶載。則橫截面積1mm2模組電源連接線電流最大處為模組2至模組3的連接線，該連接線負責為模組3和模組4供電。則通過電流為4.2*2=8.4A，處于橫截面積1mm2導線的正常帶載范圍。

單張模組工作最大電流為4.2A。按照1字型接法帶載，則橫截面積為1mm2的模組連接線電流最大處為模組1至模組2的模組連接線，該連接線為模組2、模組3、模組4供電，則通過電流為4.2*3=12.6A。已經超出橫截面積1mm2導線的帶載范圍，會導致導線發熱，絕緣皮軟化甚至起火。
