LED燈珠對LED顯示屏的影響大嗎？ 非同小可！
由于LED是有角度的，故全彩LED顯示屏同樣具有角度方向性，即在不同角度觀看時，其亮度是會遞增或遞減的。這樣，紅、綠、藍三種顏色LED的角度一致性將嚴重影響不同角度白平衡的一致性，直接影響顯示屏視頻顏色的保真度。要做到紅、綠、藍三種LED在不同角度時亮度變化的匹配一致性，需要在封裝透鏡設計、原物料選擇上嚴格進行科學設計，這取決于封裝供應商的技術水平。法向方向白平衡再好的顯示屏，如果LED的角度一致性不好，整屏不同角度的白平衡效果將是糟糕的。LED燈珠的角度一致性特性可用LED角度綜合測試儀測出，對于中、高檔顯示屏尤為重要。全彩顯示屏的最關鍵部件是LED燈珠。
全部LED燈珠是LED顯示屏中成本最高且用量最大的元器件，對于LED顯示屏的品質影響起著主導作用。下面我們就一起來了解下LED燈珠作為LED顯示屏最關鍵的部件，如何鑒別LED燈珠的優劣?
第一，LED是全彩屏整機中使用數量最多的關鍵器件，每平方米會使用幾千至幾萬只LED;
第二，LED是決定整屏光學顯示性能的主體，直接影響觀眾對顯示屏的評價;
第三，LED在顯示屏整體成本中所占比例最大，從30%至70%不等。
如何鑒別LED顯示屏燈珠優劣
一、看焊點。正規的LED燈帶廠家生產的LED燈帶是采用SMT貼片工藝，用錫膏和回流焊工藝生產的
二、看FPC質量。FPC分敷銅和壓延銅兩種,敷銅板的銅箔是凸出來的，細看的話能從焊盤與FPC的連接處看出來
三、看LED燈帶表面的清潔度。如果采用SMT工藝生產的LED燈帶，其表面的清潔度非常好，看不到什么雜質和污漬
四、看LED燈用的芯片和生產工藝，用眼睛是看不出來區別的，要用老化設備和檢測設備如果你把幾個廠家的LED放在老化儀上用大電流老化24小時或者更長時間，你再去測量幾個廠家的LED亮度，看那個led發光強度衰減最小，衰減最小那個質量就最好。
有哪些
1、視角

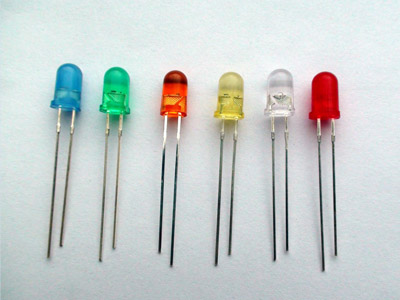

LED顯示屏的視角決定于LED燈珠的視角。目前戶外顯示屏大多選用水平視角100°;、垂直視角50°;的橢圓LED，戶內顯示屏則選用水平垂直均為120°;的貼片LED。高速公路上的顯示屏由于其特殊性一般選用30°;視角的圓形LED就夠了。一些高樓上的顯示屏對垂直視角要求較高。視角與亮度互為矛盾，大視角必然會降低亮度。視角的選擇需要根據具體的用途來決定。
2、亮度
LED亮度是顯示屏亮度的重要決定因素。LED亮度越高，使用電流的余量越大，對節省耗電、保持LED穩定有好處。LED有不同的角度值，在芯片亮度已定的情況下，角度越小，LED則越亮，但顯示屏的視角則越小。一般應選擇100度的LED以保證顯示屏足夠的視角。針對不同點間距和不同視距的顯示屏，應在亮度、角度和價格上找到一個平衡點。
3、失效率
由于全彩顯示屏由上萬甚至幾十萬組紅、綠、藍三種LED組成的像素點組成，任一顏色LED的失效均會影響顯示屏整體視覺效果。一般來說，按行業經驗，在LED顯示屏開始裝配至老化72小時出貨前的失效率應不高于萬分之三(指LED燈珠本身原因引起的失效)。
4、抗靜電能力
LED是半導體器件，對靜電敏感，極易引致靜電失效，故抗靜電能力對顯示屏的壽命至關重要。一般來說，LED的人體靜電模式測試失效電壓不應低于2000V。
5、壽命
LED器件的理論壽命為10萬小時，遠大于LED顯示屏其它部件的工作壽命，故只要LED器件品質保證、工作電流合適、PCB散熱設計合理、顯示屏生產工藝嚴謹，LED器件將是顯示屏整機中最耐用的部件之一。
LED器件占LED顯示屏價格比重的70%，所以說LED器件可以決定LED顯示屏質量的優劣。我國即是LED器件的生產大國，也是LED顯示屏制做的聚集地。LED顯示屏的高技術要求是未來的發展趨勢，LED顯示屏的高質量要求，不僅僅關于LED顯示屏廠商的走向，也牽連的LED顯屏器件廠家的發展。從LED器件把關，促進中國由LED顯示屏制造大國向LED顯示屏制造強國的轉變。
6、衰減特性
LED顯示屏長時間工作后會出現亮度下降和顯示屏顏色不一致的現象，主要是由于LED器件的亮度衰減造成的。LED亮度的衰減會造成顯示屏整屏亮度降低。紅、綠、藍LED亮度衰減幅度的不一致會造成LED顯示屏顏色的不一致，就是我們常說的顯示屏花了的現象。高品質的LED器件能夠很好地控制亮度衰減幅度。按1000小時常溫點亮20mA標準，紅色衰減應小于2%，藍、綠色衰減應小于10%，故藍、綠色LED在顯示屏設計時盡量不要用到20mA電流，最好只用70%至80%的額定電流。
衰減特性除與紅、綠、藍LED本身特性相關外，使用電流、PCB板散熱設計、顯示屏使用環境溫度等均對衰減造成影響。
7、尺寸

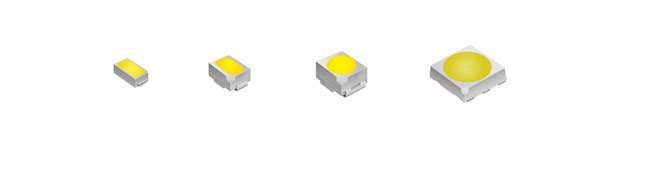

LED器件的尺寸影響LED顯示屏的像素點距離，即分辨率。5mm的橢圓燈主要用于P16以上的戶外顯示屏，3mm的橢圓燈主要用于P12.5、P12、P10的戶外顯示屏，3528型貼片LED主要用于P6、P8的戶內顯示屏，2020型貼片LED主要用于P2、P3等室內顯示屏。在點間距不變的前提下，LED器件尺寸增大，能夠增加顯示面積，減少顆粒感，不過由于黑區面積減少，會降低對比度;相反，LED尺寸減小，減少了顯示面積，顆粒感增多，黑區面積增大，增加了對比度。
8、一致性
全彩顯示屏是由無數個紅、綠、藍LED組成的像素拼成的，每種顏色LED的亮度、波長的一致性決定了整個顯示屏的亮度一致性、白平衡一致性、色度一致性。一般來說，顯示屏廠家要求器件供應商提供5nm的波長范圍及1：1.3的亮度范圍的LED，這些指標可由器件供應商通過分光分色機進行分級達到。電壓的一致性一般不做要求。
原文轉自：電子產品世界
